Comment utiliser les photos de chantier pour suivre l’avancement et détecter les problèmes
Une méthode de terrain pour décider quoi photographier, répéter des vues comparables, séparer les faits des interprétations et transformer chaque découverte en une action vérifiable.
Par Enrique Pérez González·
Une photo utile a un but premier : montrer une zone, un changement, un écart ou la clôture d'une action.
Ce qu’une photographie de chantier peut démontrer — et ses limites
Une photographie peut démontrer qu'une condition était visible d'un point de vue particulier à un moment donné, à condition que la date, le fichier original et le contexte soient fiables. Cela peut également aider à reconstituer une séquence : ce qui a été exécuté, ce qui est resté ouvert, quand une différence est apparue et son état après réparation.
Elle ne démontre pas à elle seule la cause d'une pathologie, la conformité totale au projet, une mesure exacte, le pourcentage contractuel d'un article ou l'absence de problèmes hors du champ. Le guide de contrôle Administration fédérale des routes recommande que les rapports soient factuels, décrivent des observations spécifiques et prévoient un suivi ; Les photos font partie du support, elles ne remplacent pas le raisonnement du reportage.
Règle utile : Écrivez d’abord le fait observable – « humidité visible dans le joint, zone nord, 10h30 » – puis séparez l’hypothèse – « entrée possible depuis… » – jusqu’à ce qu’elle soit revue par la personne compétente.

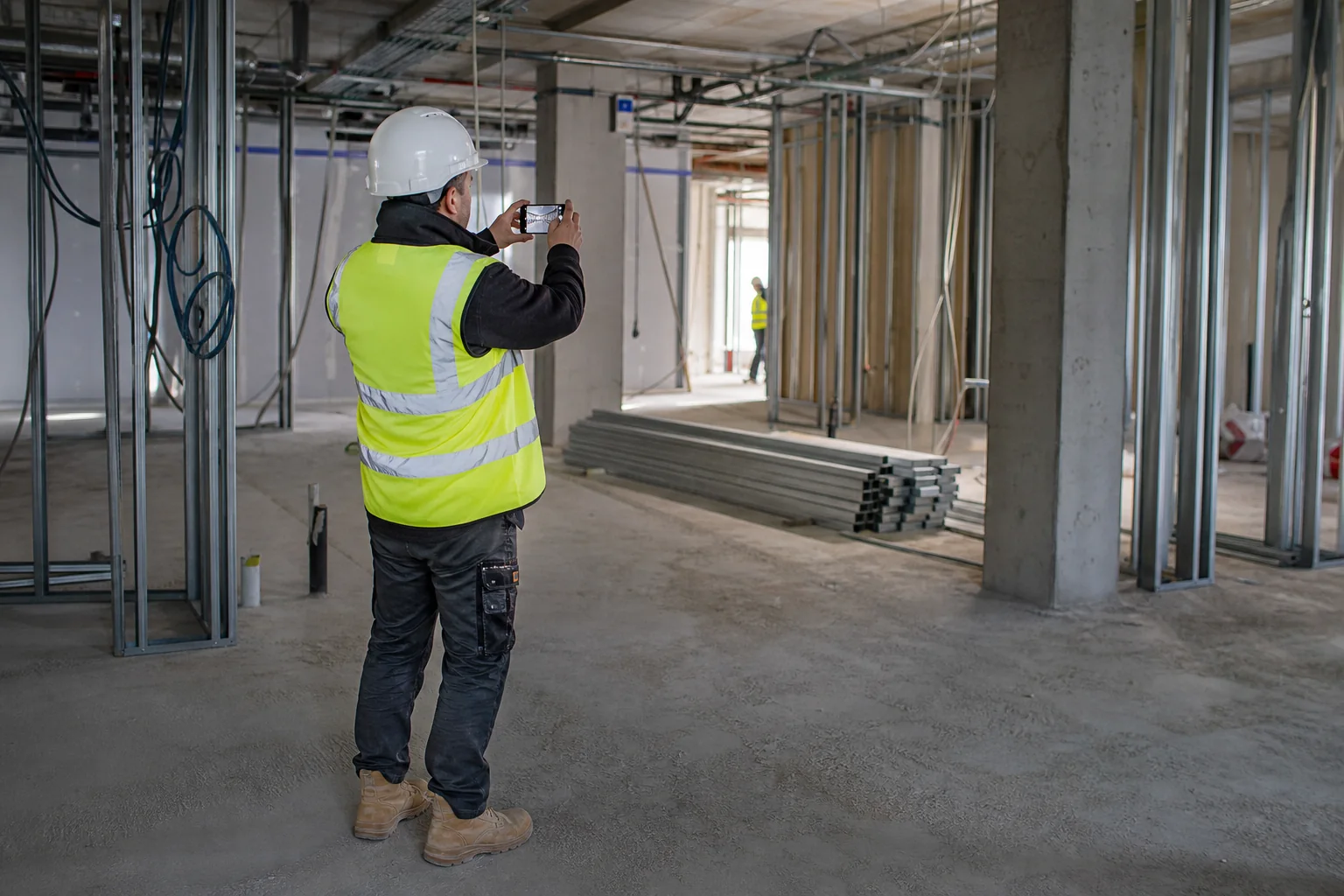

1. Préparer un protocole avant de sortir le téléphone
Le suivi échoue lorsque chaque visite dépend de ce qui retient votre attention ce jour-là. Avant de commencer, créez une liste simple de zones, de points de repère et de risques. Il n'est pas nécessaire qu'il s'agisse d'un document complexe : il doit permettre à deux personnes différentes de produire un dossier comparable.
Découpez le chantier en zones stables
Bâtiment, étage, noyau, logement, façade, toiture, local technique ou tronçon. Utilisez la même nomenclature qui apparaît dans les plans, le planning et les procès-verbaux.
Choisissez des points de contrôle reproductibles
Définissez l’orientation et la référence physique : depuis l'accès au noyau, depuis un poteau en béton ou depuis un coin sûr. Pour les zones critiques, conservez une photo de référence du cadrage.
Adaptez la fréquence au rythme du chantier
Une visite hebdomadaire peut suffire pour les zones lentes ; un réseau qui sera masqué doit être photographié avant sa fermeture. Photographiez également avant, pendant et après des travaux à risque ou des réparations pertinentes.
Attribuez les responsabilités
Définissez qui photographie, qui examine, qui convertit une observation en problème et qui vérifie la clôture du problème. Sans cette dernière étape, le dossier s’étoffe mais le problème reste ouvert.
Comme exigence formelle, Homes England exige que les photos d'avancement soient claires, donnent une perspective appropriée du site et fournissent suffisamment de détails pour illustrer les points du rapport en détail. modèle de rapport de surveillance.
2. Photographier de la vue d’ensemble au détail
Une seule photo en gros plan peut montrer une fissure et, en même temps, masquer le mur sur lequel elle se trouve. Une seule vue panoramique localise le mur, mais peut ne pas permettre de voir la fissure. La solution pratique est une séquence de trois échelles.
Échelle
Que devez-vous répondre ?
Comment le capturer
Aperçu
Dans quel domaine sommes-nous et quel est son statut mondial ?
Comprend des références stables : ouvertures, piliers, axes, accès ou façades.
Contexte intermédiaire
De quel élément s’agit-il et quel est son rapport avec ce qui l’entoure ?
Rapprochez-vous sans perdre la jonction, le raccord, le support, l’ensemble ou la section adjacente.
Détail
Quelle condition spécifique quelqu’un d’autre devrait-il examiner ?
Concentrez-vous, évitez le zoom numérique et ajoutez une échelle sûre si la taille est pertinente.
Le protocole photographique du FHWA pour la documentation sur le terrain Il propose précisément une visite à échelle générale, moyenne et proche, en plus de conserver un enregistrement avec élément, date, numéro d'image et commentaire, et d'en vérifier la qualité avant de quitter la zone.

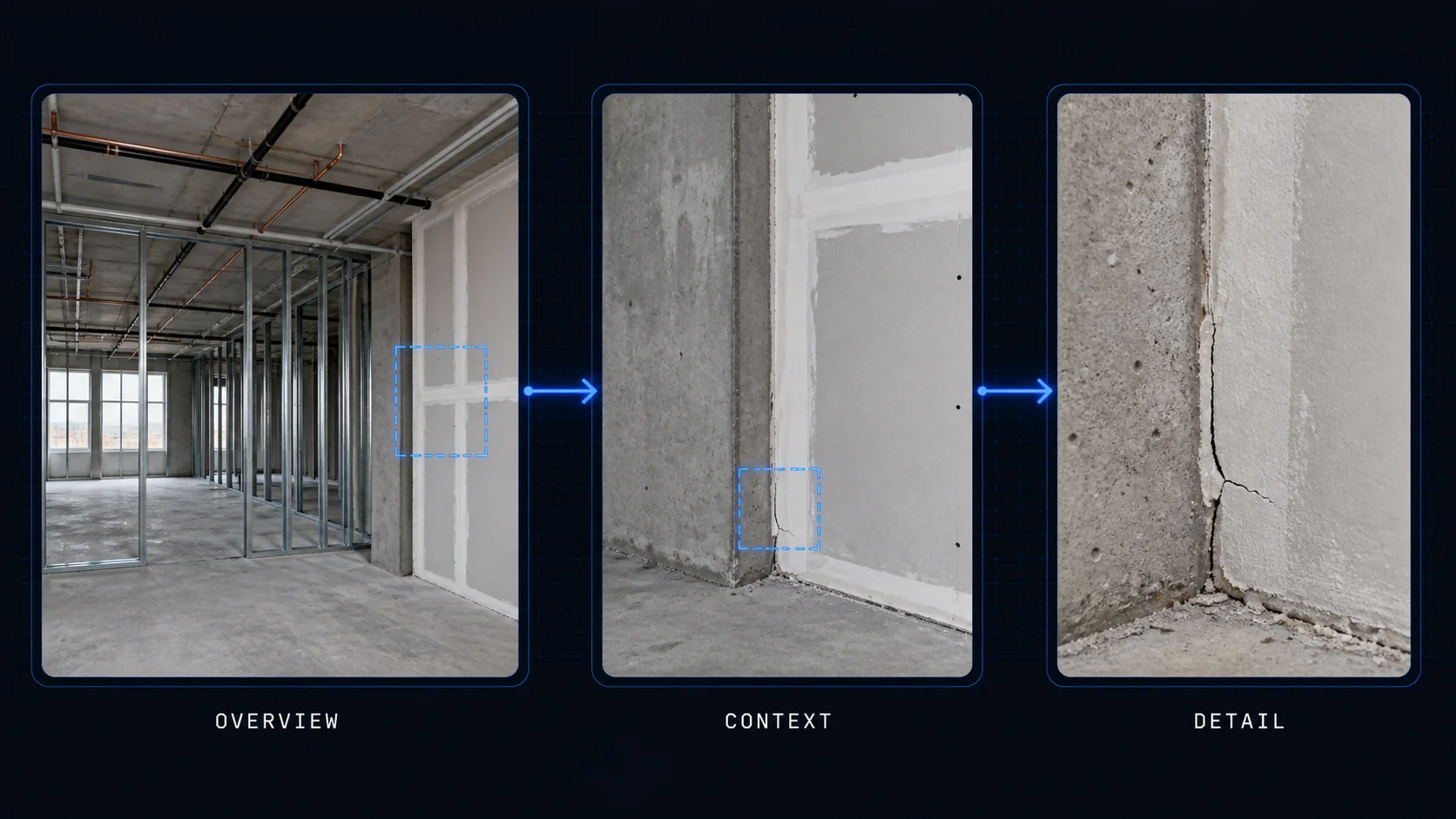

La séquence préserve l'emplacement à l'approche : d'abord elle oriente, puis elle identifie l'élément et enfin elle montre l'état. Diagramme illustratif généré pour ce guide.
La qualité minimale pour éviter une visite inutile
Objectif propre, image focalisée et exposition suffisante pour voir l'état.
Fichier original conservé ; évite de s'appuyer uniquement sur des captures transférées ou compressées.
Sans filtres esthétiques qui altèrent la couleur, le contraste ou la texture.
Orientation cohérente et horizon raisonnable sur des vues répétées.
Vérification immédiate de la photo avant de couvrir, fermer ou quitter la zone.
3. Suivre l’avancement avec une séquence comparable
La comparaison est utile lorsque la scène change mais que le cadrage reste presque identique. Conservez la hauteur, la position, l’orientation et l’objectif approximatifs. Si une zone change beaucoup, conservez au moins les références structurelles permanentes – piliers, ouvertures, noyau ou façade – qui permettent au critique de s'orienter.

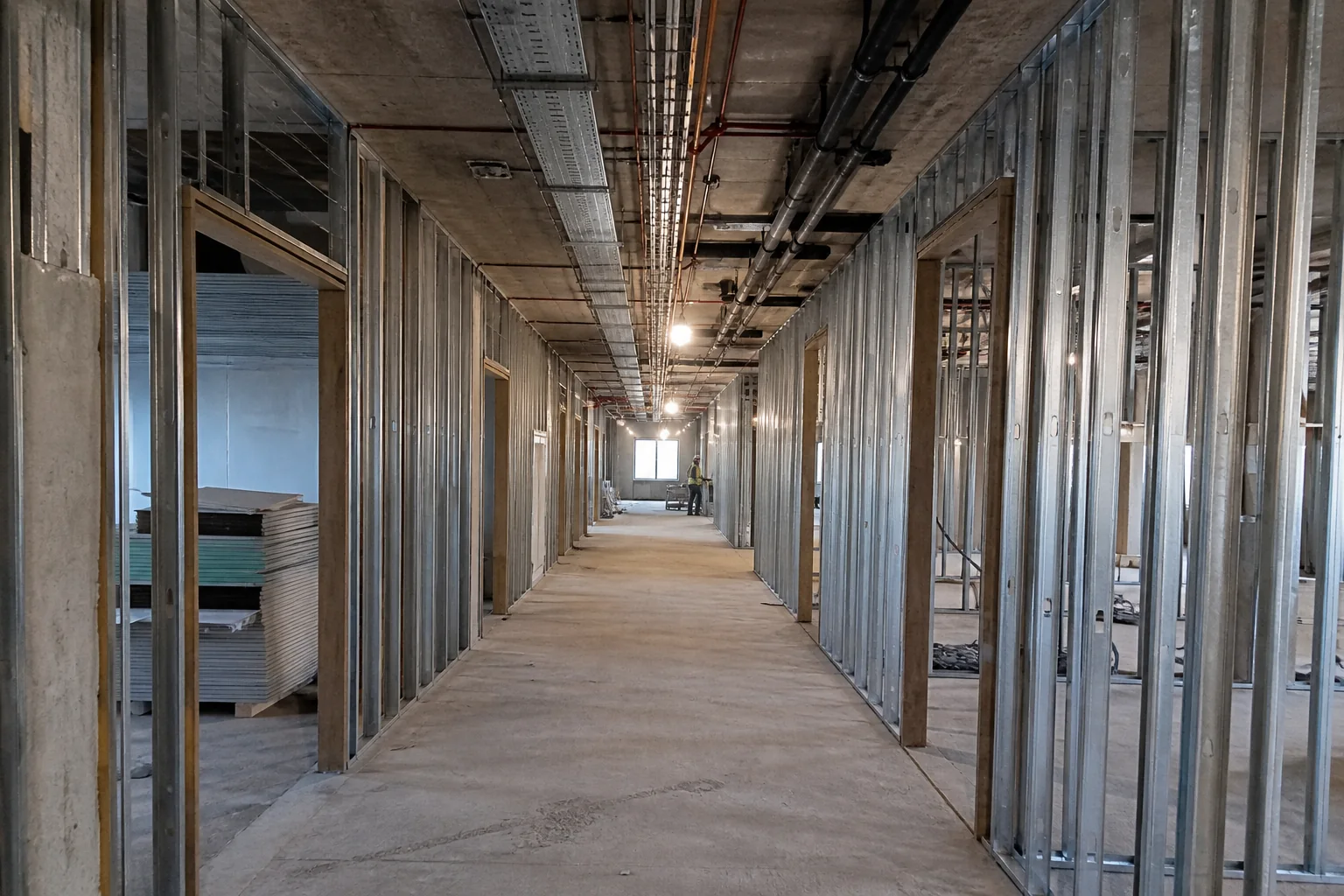

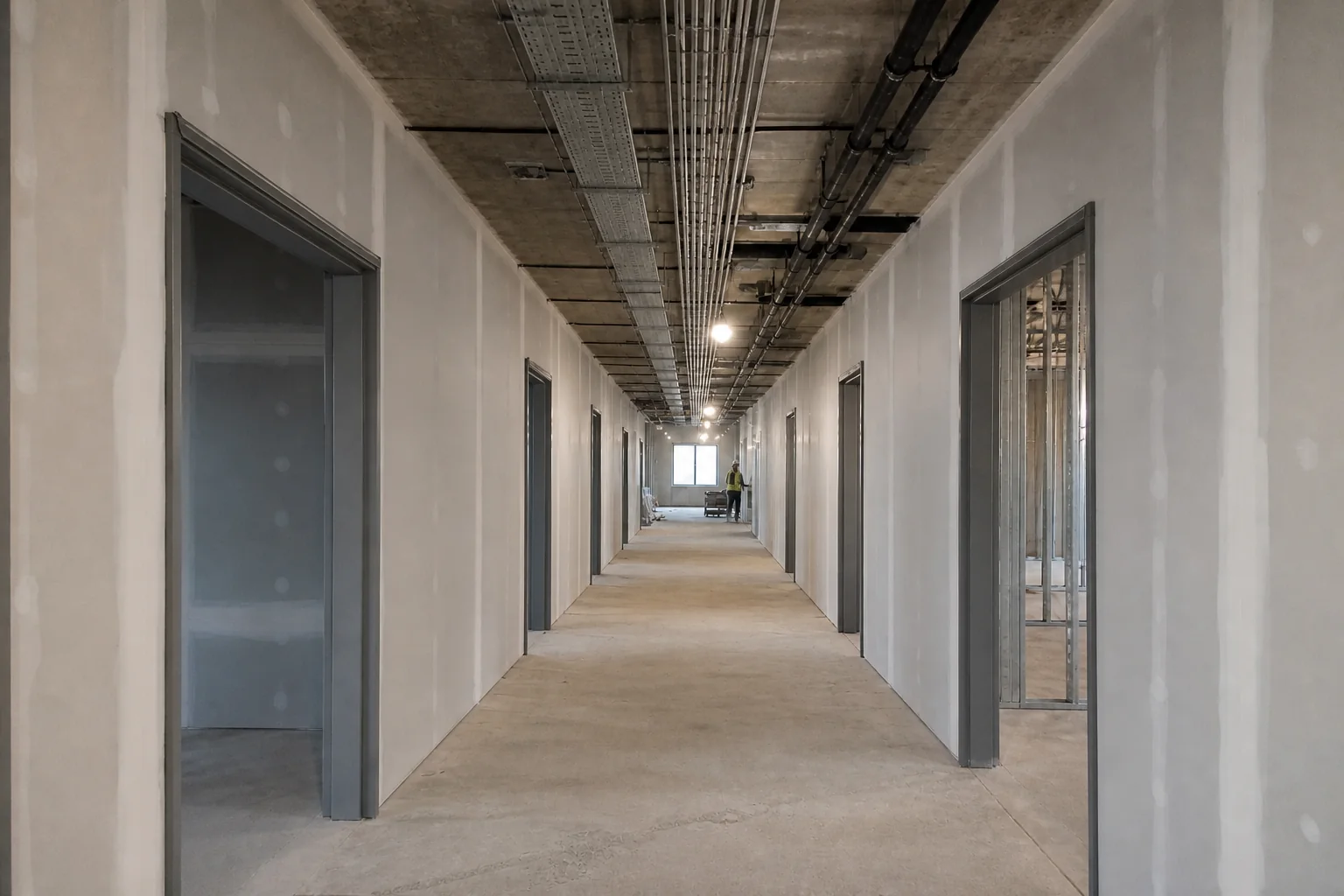

Etat initial : profils ouverts et services en cours d'assemblage.Statut ultérieur : plaques installées, cadres installés et services plus avancés.
Le point de vue comparable permet de distinguer un réel progrès d’un simple changement de cadre. Ces images sont des recréations photographiques générées pour expliquer la méthode.Une comparaison utile se termine par une décision : rassemblez une référence, répétez la capture, contrastez le changement et enregistrez l'action suivante. Diagramme illustratif généré pour ce guide.

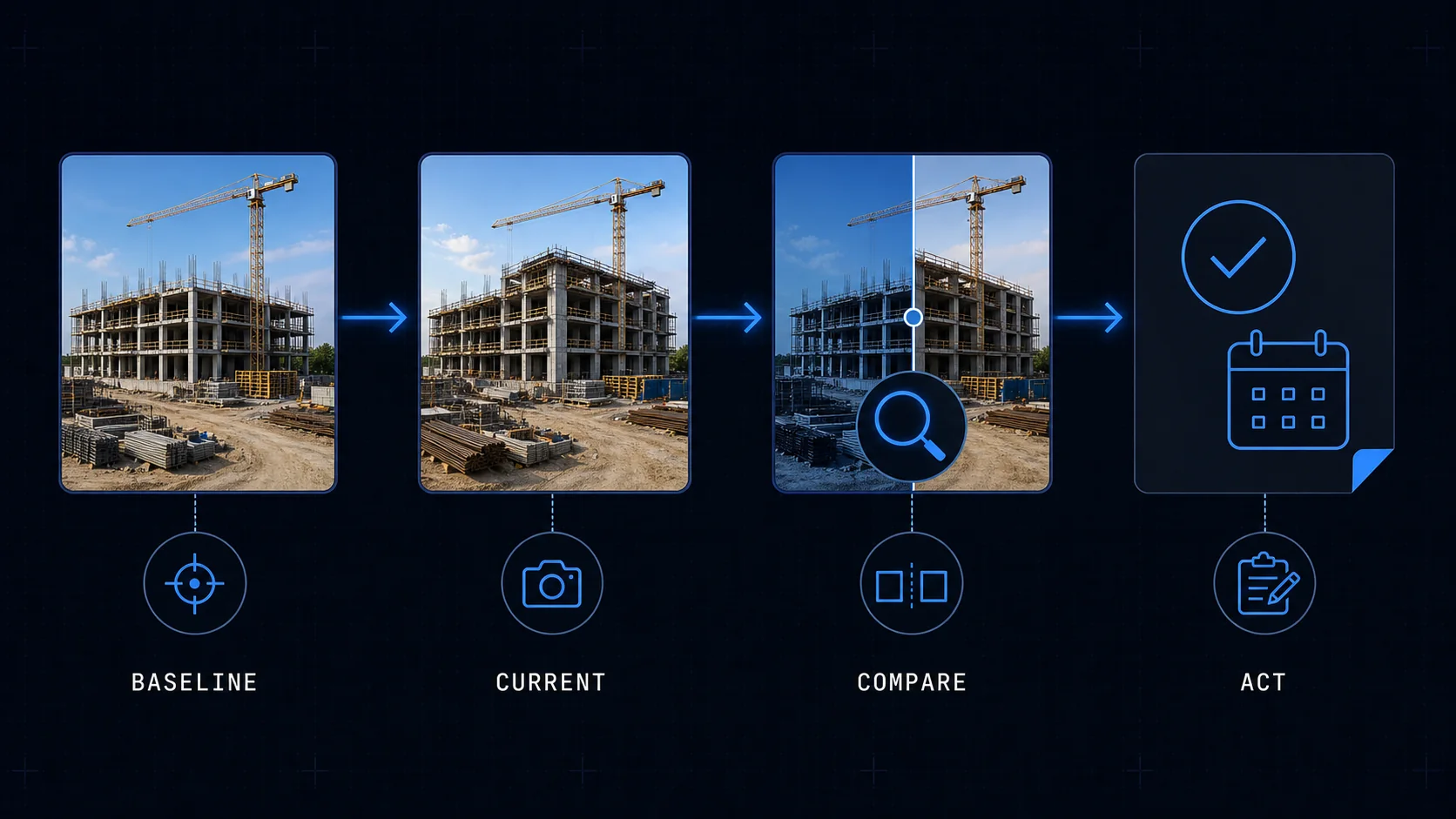

Routine de contrôle hebdomadaire
1. Filtrez par période et par zone
Rassemble la dernière visite et la référence précédente de chaque point de contrôle. Ne mélangez pas de plantes ou de façades similaires sans vérifier l'emplacement.
2. Décrivez ce qui a été observé
Sépare « exécuté », « en cours », « aucun changement visible » et « non observable ». L’absence d’un lot sur la photo ne prouve pas qu’il n’existe pas hors du champ.
3. Comparez avec le planning et le périmètre
Comparez les preuves au plan, aux jalons et aux mesures actuels. Si quelque chose semble retardé, vérifiez la portée et la date limite avant de conclure.
4. Consignez la décision et le prochain contrôle
Notez ce qui doit être confirmé, qui le fera et quand il sera à nouveau photographié. La séquence doit continuer jusqu'à ce que le doute soit levé.
Important: Une comparaison visuelle peut soutenir une situation de travaux ou une réunion de production, mais ne convertit pas automatiquement une image en une mesure approuvée ou un pourcentage contractuel.
4. Détecter et documenter les problèmes
L’examen des problèmes ne consiste pas seulement à rechercher des désordres importants. C'est aussi détecter des écarts avec les plans, des éléments incomplets, des jonctions inachevées, des protections retirées, des matériaux stockés dans une zone inappropriée ou une réparation non vérifiée.
Le Institut américain des architectes propose de photographier trois catégories : les écarts par rapport aux documents contractuels, les domaines ayant connu des progrès significatifs depuis la visite précédente et les progrès généraux. Pour un écart, il recommande autant d'angles que nécessaire et une référence d'échelle lorsque la taille compte.

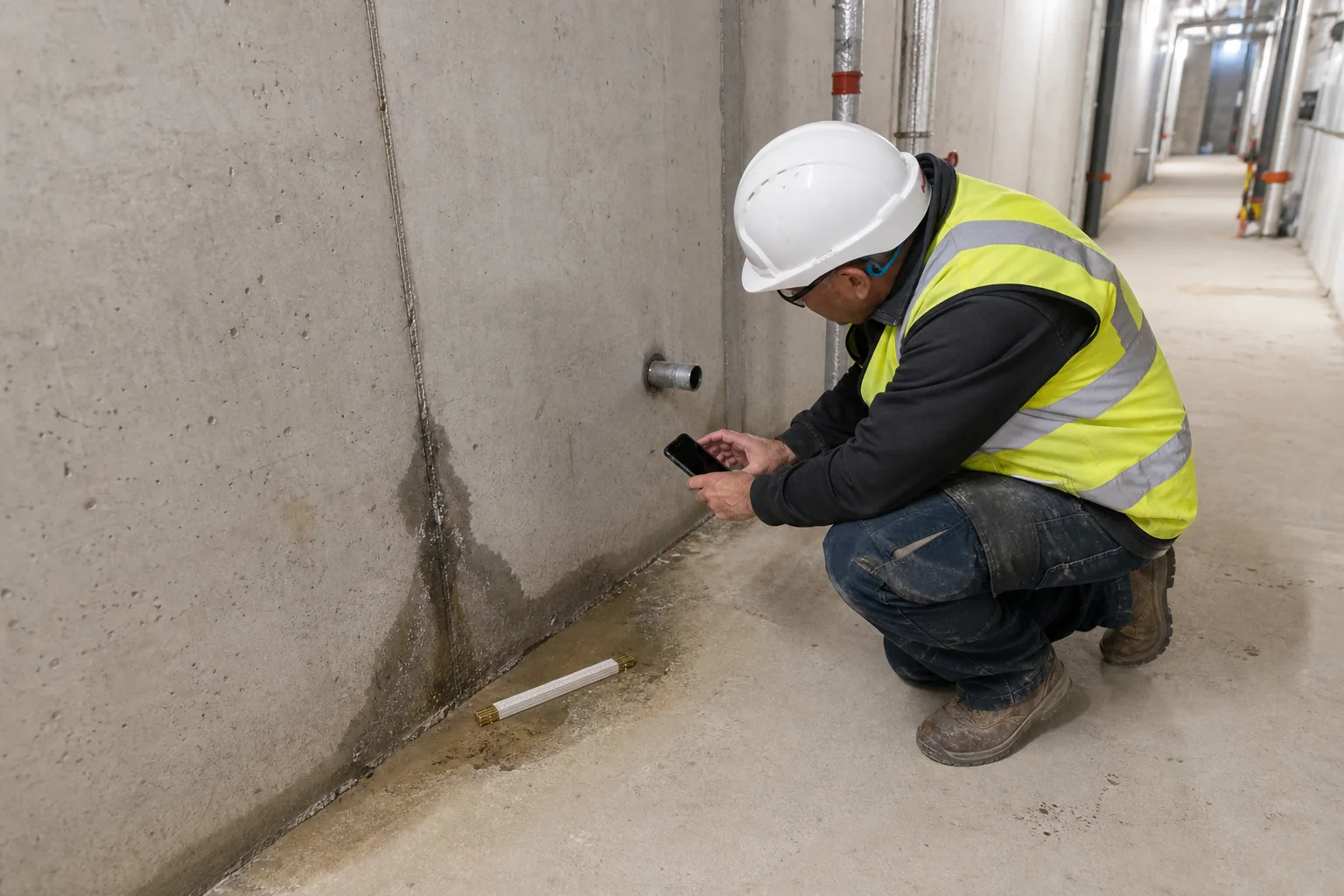

L'image montre la condition observable, une référence d'échelle et suffisamment d'environnement pour la localiser. La cause doit être confirmée séparément. Recréation photographique générée pour ce guide.
Modèle de fiche d’un problème
Champ
Exemple utile
Éviter
Zone et élément
Etage -1, local technique, joint mur nord
"Sous-sol" sans référence supplémentaire
Fait observable
Point humide situé à la base du joint
Affirmer une cause non encore prouvée
Date et auteur
Heure de la capture et personne qui l'a effectuée
Transférer sans fichier ni contexte d'origine
Référence
Plan, détail, cahier des charges, DDR ou acte applicable
Comparez avec une version obsolète
Impact et priorité
Zone concernée, travaux bloqués et urgence convenue
Confondre visibilité et rigueur technique
Action suivante
Vérifier l'origine, désigner la personne responsable et la date de vérification
Enregistrer la photo sans suivi

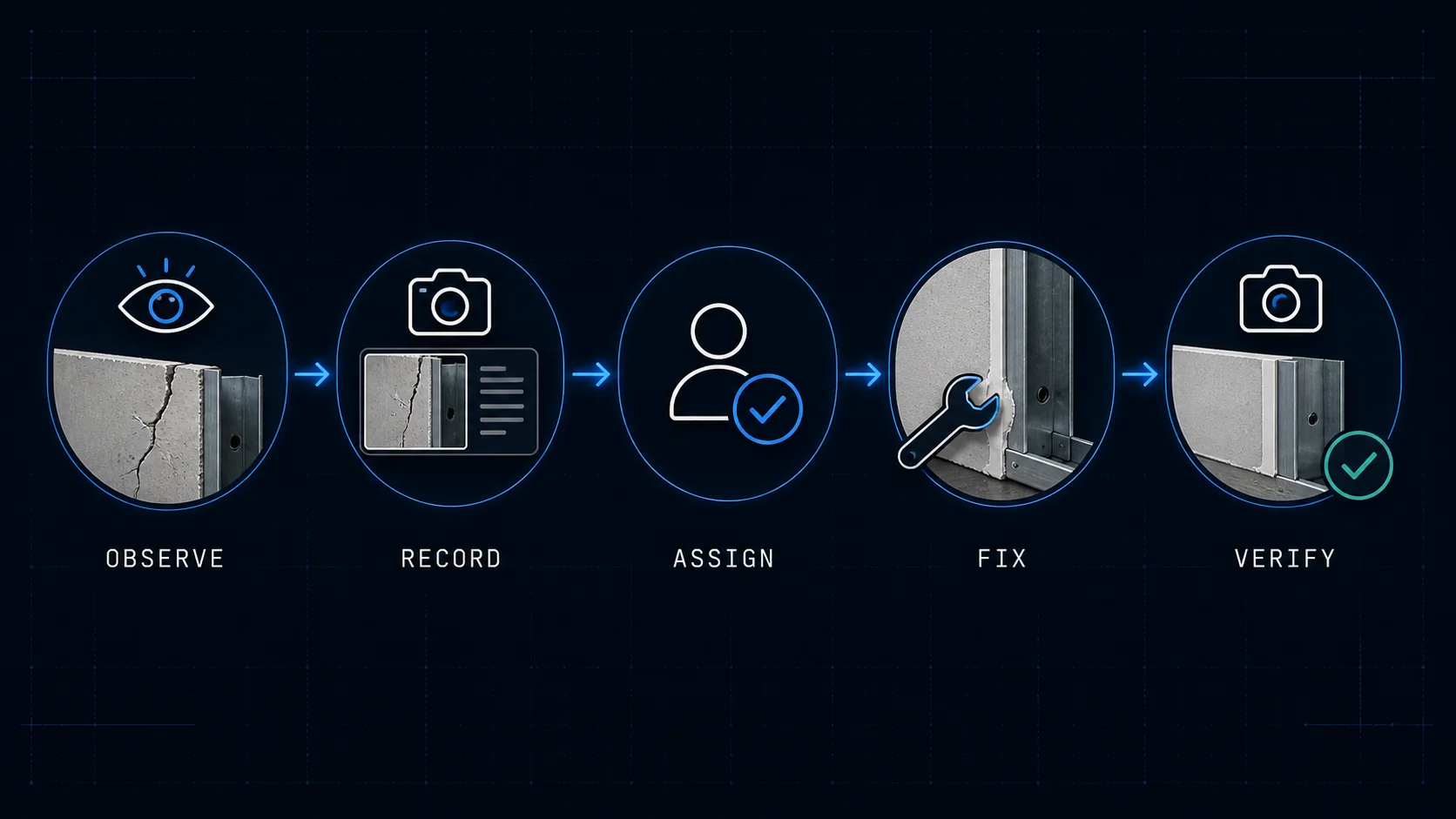

La preuve n'est opérationnelle que lorsque le constat comporte responsabilité, correction et vérification de clôture. Diagramme illustratif généré pour ce guide.
Photographiez également la clôture
Réalisez une nouvelle séquence à partir d'une image comparable après correction. Consignez qui a vérifié, quand, quel périmètre a été contrôlé et s'il reste des tests ou des travaux ultérieurs. « C'est réparé » ne devrait pas clôturer un problème sans preuves et validation appropriées.
Si un constat présente un danger immédiat, compléter la fiche n'est pas la priorité : appliquez la procédure de sécurité du chantier et avertissez le responsable. Le guide HSG150 du Health and Safety Executive rappelle que certains équipements doivent être contrôlés par une personne compétente et que les défauts détectés doivent être corrigés, ou les travaux arrêtés jusqu'à leur correction.
5. Appliquer cette méthode avec Pic on Site
Pic on Site sert de référentiel visuel au projet : il permet de centraliser les photos, de préserver le contexte disponible et de les retrouver. Le protocole de prise de vue reste nécessaire ; Pic on Site le rend consultable.
1. Créez le projet et conservez les originaux
Téléchargez des photos sans dépendre des versions compressées de la messagerie. Vérifiez que la date et l'auteur sont corrects.
2. Vérifiez les données de localisation disponibles
Lorsque le fichier contient un GPS valide, la photo peut être placée sur une carte ou un plan géoréférencé. S'il n'y a pas de GPS, attribuez une zone ou une référence manuelle : la plateforme ne peut pas inventer une coordonnée fiable.
3. Contrôlez par date, auteur et zone
Utilisez la chronologie et les filtres pour rassembler des visites comparables. Maintenir une dénomination des zones cohérente avec le projet.
4. Recherchez des images par contenu visuel
La recherche visuelle permet d'affiner la recherche (par exemple, des images liées à des installations ou à certains éléments), mais les résultats doivent être examinés avant de prendre une décision.
5. Préparez une sélection pour l’échange technique
Téléchargez les images pertinentes et accompagnez-les de la zone, de la date, de la description, de la référence et de l'action. Une collection de photos ne remplace pas un rapport ou un registre de problèmes.
Limite de produit : Pic on Site ne mesure pas les quantités, n'approuve pas les certifications, ne diagnostique pas les pathologies, ne génère pas à lui seul un As-Built contractuel et ne garantit pas qu'une photo couvre tout ce qui est hors cadre.
6. Points à vérifier selon la phase du chantier
Moment
Photos prioritaires
Question de révision
Avant de commencer
Etat antérieur, limites, accès, éléments existants et zones sensibles
Quelle condition existait avant d’intervenir ?
Structure
Coffrages, armatures visibles avant bétonnage, supports, interstices et liaisons
Qu’est-ce qui sera caché ou difficile à examiner plus tard ?
Installations
Cheminements, croisements, supports, pénétrations et tests avant fermeture
Ce service peut-il être localisé lorsqu'il n'est plus visible ?
Enveloppe
Couches, joints, joints, finitions, points singuliers et conditions climatiques
Le détail est-il documenté avant d’être couvert ?
Finitions
Échantillons approuvés, jonctions, dommages, protections et état par local
La différence est-elle une question d'exécution, de tolérance, de dégâts ou de propreté ?
Livraison et clôture
Problème ouvert, réparation, tests ultérieurs et statut final comparable
Existe-t-il des preuves suffisantes pour vérifier la fermeture ?
Checklist rapide pour chaque visite
J'ai examiné la liste des zones, des jalons et des tâches qui seront masquées.
L'équipement de protection et la voie de capture sont adéquats et sûrs.
J’ai répété les principaux points de vue de la visite précédente.
Chaque problème a une vue générale, un contexte et des détails ciblés.
L'échelle, si nécessaire, apparaît sans couvrir l'état.
La date, l'auteur, la zone et la référence documentaire peuvent être récupérées.
J'ai vérifié la mise au point et l'exposition avant de quitter la zone.
J'ai séparé les faits observés des hypothèses ou des diagnostics.
Chaque constatation a un responsable, un délai et la prochaine vérification.
Les photos de clôture ont été prises à partir d'un cadre comparable.
Sécurité, confidentialité et conservation
Ne modifiez pas un itinéraire sûr et n'envahissez pas une zone restreinte pour obtenir une meilleure photo. Évitez de distraire les opérateurs, de vous approcher des bords, de pénétrer sous des charges ou de manipuler des protections. Si une condition dangereuse apparaît, signalez-la conformément à la procédure du lieu de travail.
Les images sur lesquelles une personne est identifiable peuvent constituer des données personnelles. Définissez la finalité, l'accès, la durée de conservation et les règles de diffusion ; évitez les visages lorsqu'ils ne sont pas nécessaires. La Commission européenne résume les principes du RGPD : limitation des finalités, minimisation des données, transparence, exactitude et conservation limitée. Adaptez le protocole à la législation et aux contrats applicables au projet.
Conservez les fichiers originaux, contrôlez qui peut les modifier et enregistrez les versions utilisées dans les rapports. Si des preuves peuvent faire partie d'une réclamation, consultez vos procédures contractuelles et juridiques avant de renommer, compresser, annoter ou supprimer des fichiers.
Termes utiles pour poursuivre vos recherches
Ces recherches permettent de localiser les protocoles, les exemples et les exigences d'autres pays. Ajoutez le type de projet, la discipline ou le nom de la norme applicable pour obtenir des résultats plus concrets.
Espagnol
"suivi photographique des travaux", "enregistrement photographique des problèmes", "contrôle de l'avancement des travaux avec photographies", "protocole photo de travail"
Anglais
"documentation photo sur l'avancement de la construction", "meilleures pratiques en matière de journal photo du site", "documentation photo sur les défauts de construction", "répétition de l'avancement de la construction par photographie"
portugais
« relevé photographique de travail », « accompagnement photographique de travail », « constat photographique de non-conformité »
Français
« suivi photographique de chantier », « rapport photo advancement travaux », « documentation photographique des réserves »
« documentation photographique du cantiere », « photo d'avance du travail », « documentation photographique des difetti »
Questions fréquentes
Combien de photos faut-il pour suivre un chantier ?
Il n’existe pas de nombre universel. Définissez la couverture par zone, jalon et risque. Prenez assez d’images pour conserver la vue d’ensemble, le contexte et le détail, sans accumuler de doublons inutiles.
Une photo suffit-elle à prouver le pourcentage d’avancement ?
Non. Elle apporte une preuve visuelle d’un état observé. Le pourcentage doit être vérifié avec le périmètre, les métrés, le planning, les inspections et les critères contractuels.
Comment photographier un problème de chantier ?
Prenez une vue d’ensemble, une vue intermédiaire de contexte et un détail net. Ajoutez une échelle si cela est sûr et pertinent, puis consignez la date, l’emplacement, le fait observable, la référence et l’action suivante.
Pic on Site détecte-t-il automatiquement tous les problèmes ?
Non. Il aide à centraliser, localiser et retrouver les photographies. L’identification et la validation exigent une revue humaine et, le cas échéant, l’avis d’un professionnel compétent.
Que faire si les photos ne contiennent pas de GPS ?
Attribuez une zone ou une référence manuelle et améliorez la prochaine prise de vue. La localisation automatique n’est possible que si le fichier conserve des données de géolocalisation valides.
