Quelles photos prendre avant de masquer les installations techniques sur chantier
Un protocole pour documenter les gaines, goulottes, câblages, canalisations, rainures, glissières, passages et joints avant la pose de faux plafonds, plaques, revêtements ou chapes. L’objectif n’est pas d’accumuler des images : c’est de pouvoir repérer et comprendre plus tard ce qui ne sera plus visible.
1. Préparez les points de contrôle avant de prendre des photos
La documentation commence avant l'ouverture de l'appareil photo. Revoir le programme de travaux et marquer les zones qui perdront en visibilité : fermeture de faux plafond, pose de plaques, enduit d'allées, fermeture de dalles, coulage de chapes ou pose de revêtements. Chacune de ces étapes doit avoir une personne responsable et une vérification préalable.
La spécification photographique du Département américain des Anciens Combattants est une référence utile : demandez des images indexées par heure et par lieu et prises à des étapes critiques, et non un portfolio de photographies non structuré. Le guide britannique de fil d'or Il insiste également sur le maintien d’informations numériques, utilisables, mises à jour et accessibles comme source de vérité pour le bâtiment.
Une séquence cohérente préserve plus de contexte que plusieurs photographies isolées : lieu, décor, itinéraire, détail et vérification avant clôture.
Données minimales du point de contrôle
Projet, étage, zone ou pièce et orientation de la caméra.
Système photographié : électricité, CVC, plomberie, PCI, données, assainissement ou autre.
Statut : installé, en attente de révision, corrigé ou prêt à fermer.
Date, auteur et référence au plan, à l'incident ou à l'inspection connexe.
Action suivante et responsable si quelque chose en attente est détecté.
2. Quelles zones et installations techniques photographier
Donnez la priorité à ce qui sera coûteux, destructeur ou dangereux à redécouvrir. La liste doit être adaptée au projet, mais ce sont les familles qui perdent généralement en visibilité :
Trois espaces à haute valeur documentaire : les plénums de faux plafonds, les ouvertures ou dosserets et les corniches verticales. Dans chacun d’eux, il est important de relier l’itinéraire, les rendez-vous et les points accessibles.
A propos des faux plafonds : conduits, bacs, canalisations, arroseurs, vannes, vannes, boîtes de jonction, supports et traversées entre corps de corps.
En barres obliques et transferts : conduits électriques, coffrets, conduites d'eau, égouts, isolation, renforts et changements de direction.
Sur patins et montants : tracé par étage, colliers, joints, vannes, collecteurs, traversées de plancher et trappes de visite.
Sous sols ou chapes : tubes, canalisations, chauffage au sol, regards, joints et distance aux références fixes.
Sur murs et dalles : pénétrations de câbles, de tuyaux et de conduits ; manchons, joints et protection des bords.
Dans les locaux techniques : connexions aux équipements, identification des circuits, accès de maintenance, drains et éléments de coupe.
3. Faux plafonds : documenter les gaines, chemins de câbles et canalisations
Ne photographiez pas le plénum comme un ensemble d’installations. Divisez l'itinéraire en sections reconnaissables et maintenez le chevauchement entre les images. Partez d’une porte, d’un pilier, d’une façade, d’un changement de trottoir ou d’un axe permettant de reconnaître la position. Suivez ensuite chaque système jusqu'à sa succursale ou son équipement.
Photographie éditoriale générée pour illustrer le timing correct : installations visibles, références de toit et capture depuis une position sûre avant de placer les plaques.
Captures recommandées
Vue générale de la pièce avec une partie de la grille, des murs et des interstices visibles.
Tracé longitudinal des conduits, plateaux et tuyaux avec une image par section et un chevauchement suffisant.
Jonctions encombrées entre CVC, électricité, PCI, plomberie et structure.
Clapets coupe-feu, vannes, boîtes et éléments nécessitant un enregistrement ou un entretien.
Supports, suspentes, isolants, joints flexibles, pentes et connexions aux bornes.
Position prévue des registres de toiture et distance approximative par rapport à l'élément accessible.
4. Saignées, cloisons et doublages : documenter le tracé complet
Sur un mur, une photo en gros plan d'une boîte n'explique pas où vont les tubes. Capturez d'abord toute la surface, puis les sections. Comprend les coins, les marches entre les pièces et toute transition entre une passerelle, une chambre de revêtement et un faux plafond.

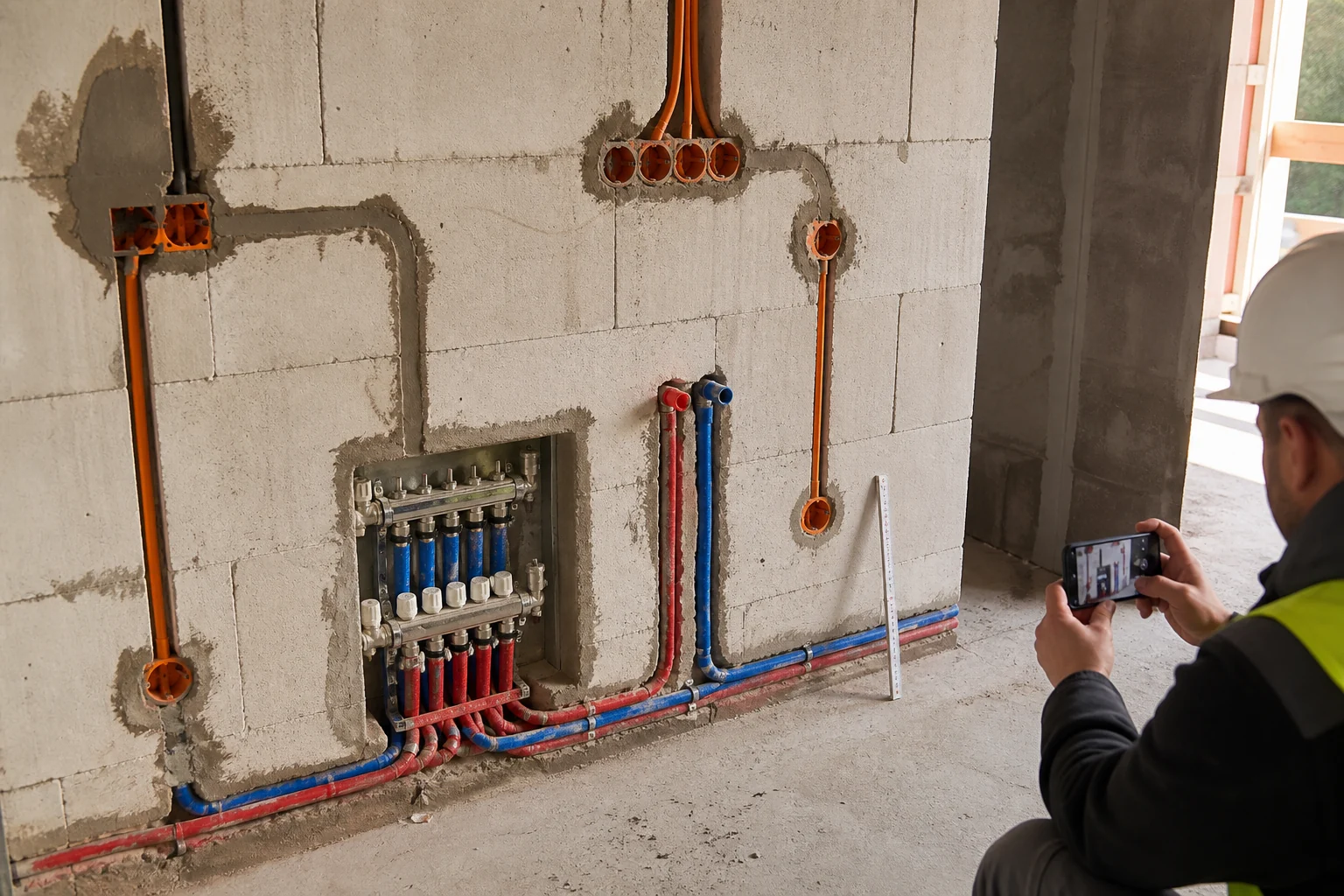

Photographie éditoriale générée pour illustrer une capture à Rozas. La règle ajoute de l'échelle aux détails, mais la vue conserve suffisamment de murs et d'espaces pour identifier l'emplacement. La référence ne doit jamais couvrir l’élément documenté.
Photographiez chaque panneau complet avant de plâtrer, de soutenir ou de placer le deuxième côté de la plaque.
Comprend les boîtes, tubes, tuyaux, collecteurs, supports, renforts et extrémités en attente de connexion.
Enregistre les changements de direction, les regroupements, les séparations et les croisements entre systèmes.
Lorsqu'une mesure est pertinente, placez une règle ou une référence sans cacher l'installation et prenez également une photo nette sans celle-ci.
Répétez la capture après avoir corrigé un problème ; ne laissez pas comme dernière preuve une condition qui n’existe plus.
Pour les installations électriques, la photo permet de retrouver le tracé, mais elle ne prouve pas à elle seule la sécurité de l'installation. Le Document approuvé P, par exemple, sépare clairement la conception, l'installation, l'inspection, les tests et la fourniture d'informations.
5. Gaines techniques, traversées et calfeutrements : photographier avant et après
Dans les marches de murs ou de dalles, il ne suffit pas de voir qu'« il y a un tube ». La documentation doit relater l'élément traversant, le support traversé, la solution d'étanchéité et son état final. Photographiez le trou et les services avant de sceller et répétez la photographie une fois terminée, avec une étiquette ou une référence visible si le système l'exige.
Le guide officiel britannique sur la sécurité incendie rappelle que les espaces autour des câbles et des canalisations peuvent laisser passer le feu et la fumée et accorde une attention particulière aux passerelles et aux armoires de compteurs. Vous pouvez consulter la rubrique pénétrations et compartimentation sur GOV.UK. A titre d'exemple de protocole documentaire, le manuel Hilti CFS-DM distingue expressément les photographies avant et après la pose du scellement.
Vue en plan ou en niveau qui identifie le patio.
Vue complète de l'intérieur avant de le fermer.
Chaque marche du sol ou du mur, y compris le bord de l'ouverture.
Solution finie, étiquette, produit ou référence documentaire le cas échéant.
Vannes, portes et registres avec suffisamment d'espace pour fonctionner et entretenir.
Limite importante : Une photographie peut faciliter le contrôle et la traçabilité, mais elle ne démontre pas à elle seule qu'un scellé, un portail ou une installation est conforme au système testé, au projet ou à la réglementation applicable.
6. Les cinq cadrages permettant de retrouver une installation
Il n'y a pas de nombre universel de photos par séjour. La quantité correcte est le minimum qui préserve l'emplacement, la continuité et les détails sans laisser de vide. Ce tableau sert de contrôle qualité :
Encadrement
Que devez-vous montrer ?
Erreur fréquente
Emplacement
Pièce, axe, porte, pilier, façade ou référence reconnaissable.
Commencez directement par un gros plan impossible à placer.
Aperçu
L'ensemble des systèmes et leur relation avec la géométrie de l'espace.
Cadre si ouvert que les installations ne peuvent être distinguées.
Visite
Continuité de l'origine à la destination, avec chevauchement entre les photographies.
Des sauts entre les sections qui rendent impossible la reconstitution du passage.
Détail
Dérivation, union, boîte, valve, support, pénétration ou incidence.
Photo floue, sombre ou non redimensionnée lorsque la dimension compte.
État final
Correction effectuée, scellement terminé ou zone prête à fermer.
Conservez uniquement l'image du défaut avant réparation.
Avant de quitter la zone, agrandissez les images sur l'écran. Vérifiez la mise au point, les reflets, l'exposition et que l'élément critique n'est pas couvert par une main, une règle ou un matériel de travail. Si une séquence n’est pas comprise sur le moment, il sera encore plus difficile de l’interpréter des mois plus tard.
7. Comment organiser ce protocole avec Pic on Site
Pic on Site peut convertir la capture en un fichier partagé et consultable, à condition que l'équipe maintienne une routine cohérente :
1. Définir des zones et des jalons
Préparer la liste des étages, des pièces et des fermetures prévues. N'attendez pas que le bureau annonce la fermeture alors qu'elle touche déjà à sa fin.
2. Capturez une séquence par point
Gérer l'emplacement, l'ensemble, l'itinéraire et les détails de la commande. S'il existe un correctif, ajoutez l'état suivant dans le même contexte.
3. Reliez l'image au projet
Lorsque la photo contient un GPS valide, Pic on Site peut aider à la localiser. En intérieur, vérifiez toujours la position et fiez-vous au plan, à la zone et aux références visibles.
4. Vérifiez par date, auteur et contenu
Centraliser évite de dépendre du téléphone portable d'une personne. Les filtres et la recherche aident à rassembler des preuves pertinentes avant un examen ou une intervention.
5. Terminez par une décision
Enregistre si la zone peut être fermée, ce qui manque, qui doit la résoudre et quand le contrôle sera répété.
8. Liste de contrôle avant d'autoriser la fermeture
La zone, le plan et l'orientation peuvent être reconnus sans dépendre de la mémoire du photographe.
Il y a un aperçu et l'itinéraire complet apparaît sans sauts.
Les dérivations, boîtes, vannes, supports, registres et changements de direction sont détaillés.
Les passages à travers les murs et les sols sont documentés avant et après le scellement, le cas échéant.
Les images sont nettes, correctement exposées et sans obstacles devant l'élément.
Les problèmes corrigés ont une photo après comparable.
La date, l'auteur, la zone, le système, le statut et la référence du document peuvent être récupérés.
Les éléments nécessitant une maintenance seront toujours accessibles à partir d’un registre planifié.
L'examen technique, les tests et les approbations requises sont enregistrés séparément.
9. Sécurité, confidentialité et limites des preuves photographiques
Ne modifiez pas un itinéraire sûr, ne retirez pas la protection et ne vous approchez pas des bords, des charges ou des équipements actifs pour atteindre un cadre. Coordonnez la capture avec les travaux en cours et évitez d'interrompre l'artisan qui installe ou teste le système.
Évitez les visages, documents, écrans, plaques d’immatriculation ou informations sans rapport avec la finalité technique. Une personne identifiable et des données de localisation peuvent être des données personnelles ; le La Commission européenne résume les cas d'application du RGPD. Définit les règles de finalité, d'accès, de conservation et de diffusion du fichier.
Ce que montre une photo : un état visible depuis un cadre et à un instant précis. Ce que cela ne prouve pas : ce qui est laissé en dehors du terrain, le comportement interne, le résultat d'un test, la conformité réglementaire totale ou l'acceptation contractuelle.
10. Questions fréquemment posées
Quand faut-il prendre les photos ?
Après avoir terminé et révisé l'installation, mais avant de placer l'élément qui la masquera. Si quelque chose est corrigé, répétez la séquence avant la clôture définitive.
De combien de photos avez-vous besoin ?
Il n’y a pas de chiffre fixe. Ils devraient suffire à reconnaître l’emplacement, l’itinéraire et les détails critiques. Cinq images utiles fournissent généralement plus de vingt prises de vue répétées.
Puis-je faire confiance au GPS à l’intérieur du bâtiment ?
Pas toujours. Vérifie la position et maintient les références d'usine, de zone et d'orientation. Si les données ne sont pas valides, ne les présentez pas comme une localisation précise.
La photo certifie-t-elle que l'installation est correcte ?
Non. Il sert de preuve visuelle et soutient une conversation technique, mais ne remplace pas les inspections, tests, mesures, certificats ou documentation As-Built.
Sources consultées le 14 août 2026. Adaptez toujours le protocole au projet, au contrat, à la réglementation applicable et à la procédure d'inspection de construction.
