Um bom registro as-built não é uma pasta de fotos no final do projeto. É um processo contínuo: registrar alterações, capturar o que vai ficar oculto, verificar posições e versões, atualizar planos ou modelos e preparar uma entrega que outra pessoa possa consultar.
1. O que realmente significa documentação “as-built”
Os documentos as-built descrevem o que foi construído, incorporando alterações no projeto e revisões produzidas durante a execução. O escopo pode incluir desenhos, modelo BIM, registros de alterações, planilhas, testes, manuais e dados de ativos. Deve ser definido em contrato: o termo As-Built é utilizado de forma desigual.
As fotografias mostram condições visíveis ao mesmo tempo. Eles ajudam a verificar rotas, reuniões e trabalhos antes do fechamento, mas não convertem por si só o projeto em um plano as-built. O Diretrizes do Serviço Nacional de Parques sobre desenhos conforme construído Requerem a incorporação de revisões e alterações ao conjunto documental.
O disco final nasce de uma cadeia controlada; uma galeria de fotos é apenas uma de suas fontes.
2. Planeje antes de começar a fechar
Define responsável, nomenclatura, formatos, nível de detalhamento, tolerâncias, sistema de coordenadas, processo de revisão e data de entrega. Esclarece qual contratante atualiza cada disciplina e quem valida as informações consolidadas.
Liste os elementos que ficarão ocultos e os pontos críticos por área.
Relacione cada ponto ao plano, modelo, especificação e atividade do programa.
Defina marcos de captura: antes do isolamento, fechamento, enchimento, concretagem ou comissionamento.
Define quando uma modificação requer levantamento, marcação de plano ou aprovação.
Teste desde o início como as informações serão buscadas no final.
3. O que fotografar antes que desapareça
Sistema
Capturas prioritárias
Referência adicional
Teto falso
Bandejas, dutos, tubos, suportes, válvulas, registros e cruzetas
Eixos, permanência, elevação e plano MEP
Arranhões e arranhões
Rotas, caixas, derivações, fixações e penetrações
Face completa e distância para referências permanentes
Pisos e exteriores
Redes enterradas, caixas de visita, drenagem, impermeabilizações e juntas
Levantamento, profundidade e teste aplicável
Estrutura
Reforços, ancoragens, insertos, reforços e vãos antes da concretagem
Inspeção, lote e plano detalhado
Envelope
Camadas, selos, barreiras, reuniões e fixações ocultas
Detalhes aprovados e controle de qualidade

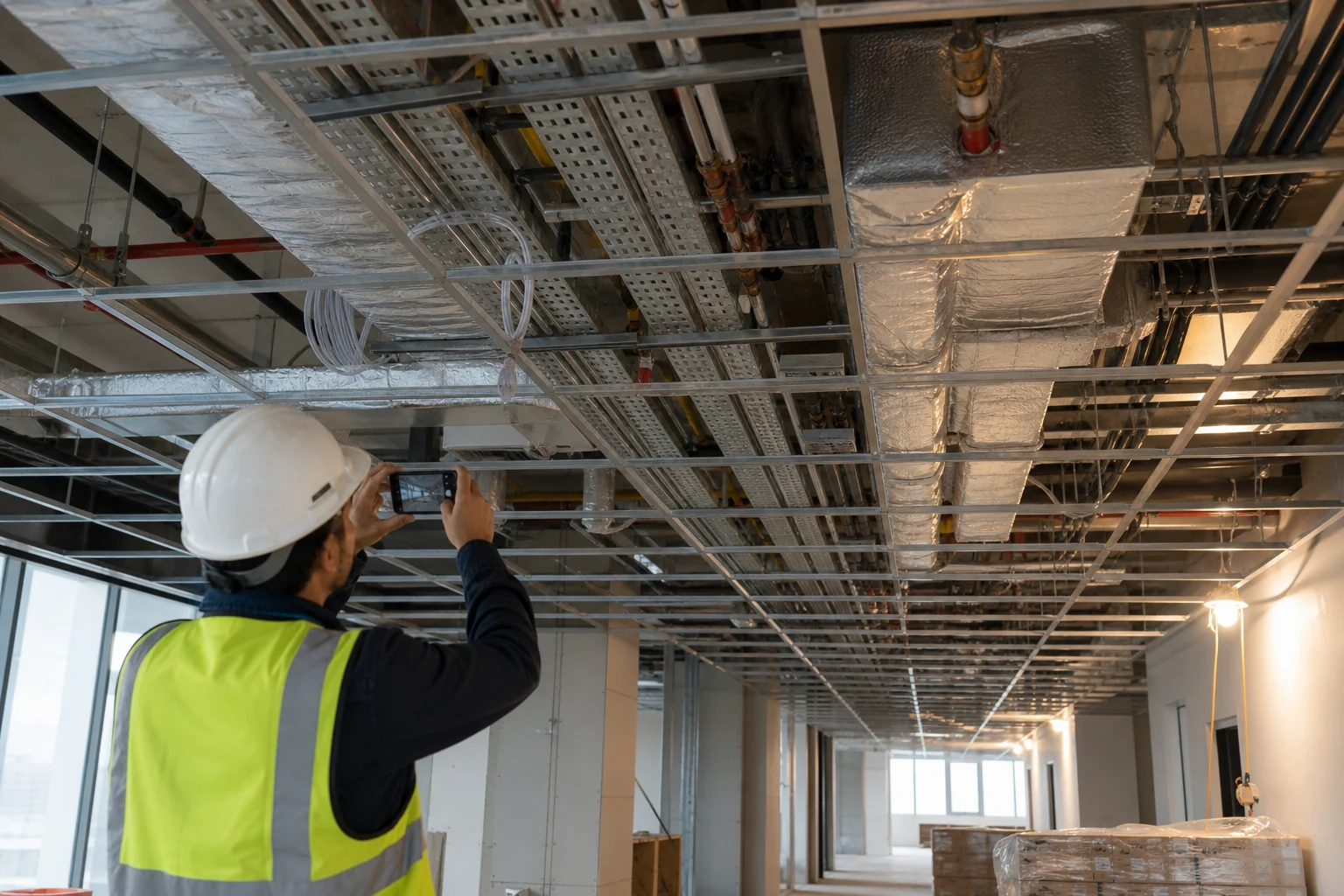

Fotografia editorial gerada por IA. O momento da captura é crítico: após o fechamento, a rota não é mais observável.
4. Uma sequência que permite reconstruir o contexto
Para cada área, combine uma visão geral que identifique o local, uma visão turística e os detalhes necessários. Inclua referências permanentes - eixos, aberturas, pilares ou limites de ambientes - e não cubra a condição com regra ou rótulo. Reproduza a visualização após grandes correções.
Área, rota, detalhe e estado subsequente formam uma sequência mais interpretável do que close-ups isolados.
Cuidado: Uma fita métrica visível pode fornecer uma escala aproximada, mas não converte a imagem em um levantamento métrico.
5. Registre cada alteração em uma versão
O registro deve explicar o que mudou, onde, em relação a qual documento, por que, quem autorizou e que verificação foi feita. Não corrija silenciosamente um plano sem preservar a rastreabilidade. Relaciona RFI, pedido de alteração, plano marcado, inspeção e fotografias relevantes.
Evite usar a foto como única definição da mudança. O enquadramento pode ocultar conexões ou dimensões. Transferir a modificação para o plano ou modelo responsável e marcar seu status: proposto, aprovado, executado, verificado ou incorporado na entrega.
6. Verifique a localização e a dimensão com o método correto
O GPS de um telefone pode ajudar a localizar exteriores, mas geralmente é insuficiente para distinguir rotas internas ou dimensões precisas. Um pin fora do plano deve ser validado. Para posições contratualmente relevantes, utilizar levantamento, varredura, medição controlada ou o método especificado, com suas tolerâncias.
7. Estruture as informações para que sejam recuperáveis
Associe cada imagem a projeto, edifício, planta, área, disciplina, elemento, data, autor e referência documental. Preserva o arquivo original e evita que uma exportação remova metadados importantes. Se um local ou descrição for corrigido, registre quem fez isso.
O Guia Britânico para “fio de ouro” de informação sobre edifícios de maior risco exige que as informações aplicáveis sejam digitais, seguras, acessíveis, utilizáveis e mantidas. Embora seu escopo legal seja específico, esses atributos são úteis na concepção de qualquer entrega durável.
8. Prepare uma entrega que outra pessoa possa usar
Antes da entrega, verifique versões, referências quebradas, coordenadas, permissões, formatos abertos ou nativos necessários, índices, convenções e correspondência entre plano, modelo e anexos. Separa os documentos aprovados do material de trabalho e registra limitações ou áreas não verificadas.
Planos ou modelos as-built revisados.
Log vinculado de alterações e aprovações.
Resultados de testes, inspeções e comissionamento.
Seleção fotográfica relevante, não um despejo indiscriminado.
Manual de referência, estrutura de pastas, acesso e conservação.
O Requisitos de entrega NPS São um exemplo de como uma organização especifica formatos e cenários documentais; Em cada projeto prevalece o contrato e a regulamentação aplicável.
9. Como Pic on Site pode ajudar
1. Reúna fotos da equipe
Centralize imagens de trabalhos para que não dependam de celulares e pastas pessoais.
2. Coloque as capturas
Fotos com GPS válido podem ser exibidas em mapa ou plano georreferenciado; A localização deve ser revista, principalmente em ambientes fechados.
3. Recupere o momento certo
Filtre por data e pesquise conteúdo visual relacionado para encontrar candidatos antes de uma avaliação.
4. Envie a seleção relevante
Compartilhe imagens que comprovem uma área, alteração ou detalhe, juntamente com referências documentais.
Limite do produto: O Pic on Site por si só não gera planos ou modelos As-Built, não mede coordenadas de precisão, não valida a conformidade do projeto e não substitui inspeções, pesquisas ou aprovações profissionais.
10. Checklist antes de fechar e entregar
São definidos resultados, responsáveis, tolerâncias e formatos.
Cada alteração está relacionada a uma versão e autorização.
As instalações ocultas têm uma visão geral, rota e detalhes.
As zonas podem ser identificadas sem depender da memória do autor.
As posições críticas foram verificadas com o método exigido.
Planos ou modelos incorporam o estado executado.
Fotos, inspeções, testes e alterações estão vinculadas.
As versões de trabalho e os documentos aprovados são separados.
O acesso, a proteção e a conservação de dados estão resolvidos.
Uma pessoa não relacionada à captura testou a recuperação.
11. Perguntas frequentes
Basta fotografar todas as instalações?
Não. É preciso saber o que cada foto mostra, onde está, a que mudança ou plano corresponde e como foi verificada.
O GPS funciona dentro do prédio?
Pode ser impreciso ou indisponível. Valida a posição no plano e utiliza referências espaciais ou medição controlada.
O que acontece se uma área não tiver sido fotografada antes do encerramento?
Procure na lagoa. Não invente uma posição baseada em pistas. Considere documentação alternativa ou inspeção não destrutiva de acordo com risco e autoridade.
A pesquisa visual identifica automaticamente a instalação correta?
Não. Você pode localizar candidatos semelhantes; a pessoa deve verificar projeto, área, data, percurso e referência.
